三大核心痛点
看不见内部工况
油罐、化工罐密闭储存，无法直观查看液位高低、介质浑浊、杂质沉淀，容易出现溢罐、空罐、干烧事故。
普通视镜不安全
普通玻璃易碎、不抗温差，垫片耐油性差，长期使用渗油、漏气，存在燃爆安全隐患。
安装适配麻烦
非标法兰、薄壳体易变形，老罐改造开孔对不上，返工成本高、停工耽误生产。

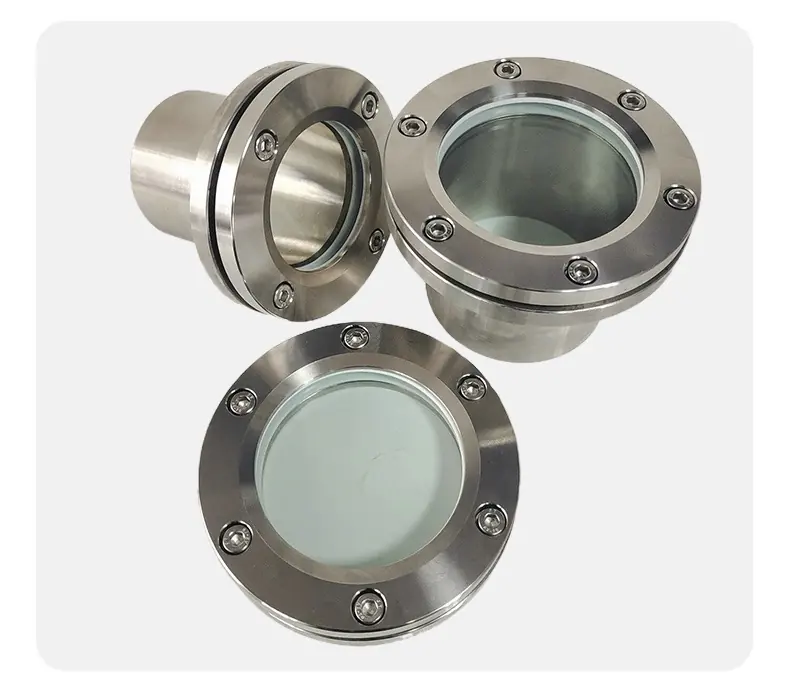

产品简介
储罐设备视镜也叫罐壁视镜、油罐观察窗、设备板式视镜，是专门安装在立式/卧式储油罐、化工储罐、反应罐体侧壁的专用安全观察配件。
无需开盖、无需停机，通过高透防爆硼硅玻璃，可直观观察罐内液位高度、油品清澈度、介质流动状态、底部沉积杂质，是油罐、化工罐日常巡检、安全管控的必备配件。
本品为纯罐用专用款，区别于管道直通视镜，法兰加厚、承压适配常压储罐工况，适配汽油、柴油、润滑油、甲醇、乙醇、溶剂油、水性介质等，常与量油孔、人孔、呼吸阀、阻火器组成整套罐区安全系统。
产品结构组成
- 加厚法兰底座：锻打一体成型，焊接不易变形，国标孔位，适配绝大多数储罐开孔。
- 防爆钢化硼硅玻璃：耐温、耐压、抗冲击、透光高清，无气泡、无暗裂，降低自爆风险。
- 压紧压盖：同材质配套压盖，均匀施压，避免玻璃局部受力炸裂。
- 多层密封垫片：耐油橡胶、四氟 PTFE、石墨垫片可选，耐老化、不溶胀、不漏油气。
- 不锈钢紧固螺栓：防锈防卡死，长期户外潮湿、油气环境不易腐蚀滑丝。
产品核心优势
专用储罐工况，适配性更强
针对油罐常压微压工况设计，法兰宽度、壳体厚度贴合罐体焊接需求，不易出现悬空、变形、密封不严问题。
防爆高透玻璃，安全耐用
采用工业钢化硼硅玻璃，可承受冷热温差骤变，不易炸裂；透光率高，油污擦拭简单，长期使用不发黄、不模糊。
零渗漏密封设计
加宽密封承压面，配合整张柔性垫片，对角均匀压紧，解决边缘渗油、缝隙漏气问题，减少油气挥发。
多材质可选，全场景覆盖
碳钢、304 不锈钢、316L 不锈钢三款主流材质，从普通油品到强腐蚀化工介质均可匹配。
国标通用尺寸，新旧罐通用
DN50、DN80、DN100、DN125、DN150 常规现货规格，新罐预装、老罐替换改造均可直接安装。
详细技术参数
| 参数项目 | 标准规格参数 |
|---|---|
| 产品名称 | 储罐设备视镜（罐壁专用） |
| 常规通径 | DN50、DN80、DN100、DN125、DN150 |
| 壳体材质 | Q235 碳钢、304 不锈钢、316L 不锈钢 |
| 玻璃材质 | 钢化硼硅防爆玻璃 |
| 密封材质 | 丁腈耐油橡胶、聚四氟乙烯、柔性石墨 |
| 设计压力 | 0.6MPa / 1.0MPa / 1.6MPa |
| 适用温度 | -30℃ ~ +200℃ |
| 安装方式 | 罐体侧壁法兰焊接固定 |
| 适用介质 | 汽柴油、润滑油、醇类、溶剂油、水、弱腐蚀化工液体 |
适用范围
- 加油站场景：埋地卧式汽油罐、柴油罐液位观测、日常巡检。
- 油库储运场景：立式储油罐、储备罐介质状态观察。
- 化工行业场景：甲醇、乙醇、稀释剂、有机溶剂储存罐、调和罐。
- 工厂自用场景：发电机组柴油罐、锅炉燃料罐、水处理罐体。
- 危化仓储场景：甲、乙类易燃液体常压储罐配套安全观察设备。
快速选型指南
普通加油站、柴油汽油罐、清水储罐
碳钢视镜 + 四氟垫片，经济耐用。
化工溶剂、潮湿厂区、海边盐雾环境
304 不锈钢视镜，抗腐蚀不易锈蚀。
高温、强酸、强腐蚀介质工况
316L 不锈钢 + 石墨耐高温密封。
安装规范与保养说明
安装步骤
- 罐体开孔平整，清理焊渣、毛刺，保证法兰贴合面无凸起异物；
- 垫片居中放置，玻璃平稳就位，禁止倾斜、硬压、磕碰；
- 螺栓对角分次均匀锁紧，严禁单边用力，防止玻璃应力炸裂；
- 安装完成后做气密性或水压试压，确认无渗漏、无渗水再投入使用。
日常维护
- 禁止硬物敲击、钢丝球打磨玻璃表面，用软布擦拭清洁；
- 每 3-6 个月检查垫片老化情况，出现发硬、渗油、变形及时更换；
- 碳钢壳体定期补防锈漆，不锈钢表面定期除垢保养；
- 温差较大工况，避免极速冷热冲击，延长玻璃使用寿命。
订货须知
- 下单备注：通径 DN、材质、压力等级、储存介质；
- 支持非标法兰、特殊厚度、特殊尺寸定制；
- 批量可提供合格证、试压报告、材质证明、尺寸图纸；
- 常规规格现货发货，定制规格 3-7 个工作日交付。
售后保障
- 出厂逐台试压检测，无砂眼、无渗漏、玻璃无瑕疵；
- 壳体质保 12 个月，非人为损坏免费补发密封配件；
- 全程技术指导安装、试压、维护更换；
- 支持拿样验货，批量采购享阶梯批发价。
需要储罐设备视镜选型报价？
提供罐体开孔尺寸、通径 DN、材质、压力等级和储存介质，工程人员可协助确认法兰尺寸、玻璃材质、密封垫片和安装图纸。
