产品简介
带灯视镜是在常规压力容器、储罐、管道视镜基础上集成防爆 LED 照明装置的专用观察配件，执行 HG/T21575 行业标准，专门用于密闭昏暗工况下，实时观测罐体、反应釜、管道内部介质液位、流动状态、物料反应、杂质沉淀情况。
产品解决无光环境看不清内部工况的行业痛点，是石油化工、医药、食品、新能源、罐区存储系统的安全监测配件，可与人孔、呼吸阀、直通视镜等罐区配件配套使用。
Lighted Sight Glass
带灯视镜 防爆 LED 照明视镜 压力容器储罐管道专用观察窗
集成防爆 LED 照明装置，适用于密闭昏暗工况下实时观测液位、流动状态、物料反应和杂质沉淀。
产品结构
- 法兰壳体：可选碳钢、304 不锈钢、316L 不锈钢，适配压力容器、储罐、管道观察口。
- 防爆钢化硼硅玻璃：视窗加厚耐温，抗温差冲击，不易炸裂渗漏。
- 密封垫片：四氟密封垫片长效防漏，可按介质选择耐油、耐酸碱密封材料。

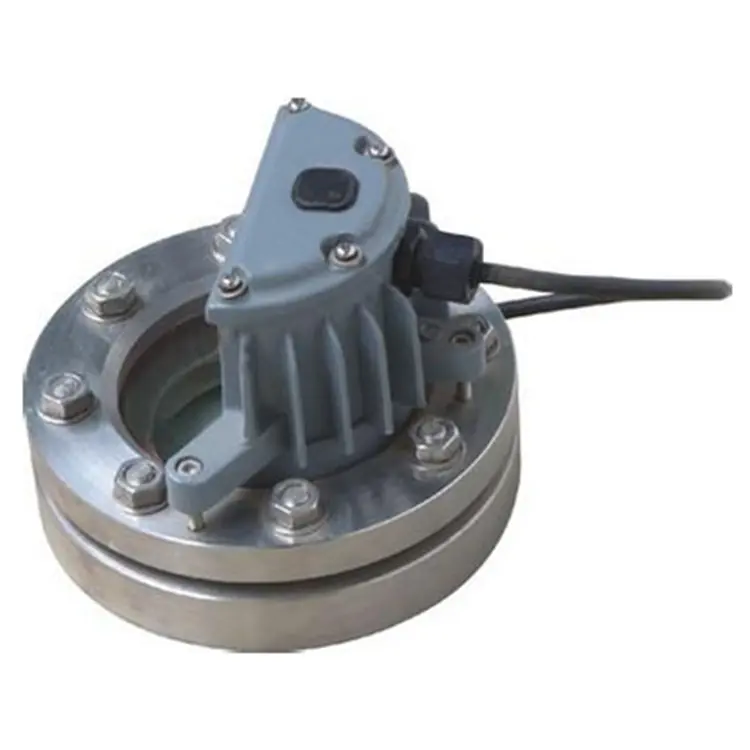

- LED 防爆视镜灯：多采用 DC24V 安全低压供电，分为固定防爆灯、可充电便携式射灯两种款式。
- 可选配置：可按需选配玻璃刮拭装置、冲洗接口，清除玻璃内壁油污、水雾、介质结晶，长期保持观察面通透清晰。
核心产品优势
无光环境清晰可视
自带防爆冷光源 LED 照明，夜间、密闭罐体、室内昏暗车间无需外接现场照明，即可看清内部物料工况，避免因观察不清出现溢罐、空泵、反应异常等事故。
防爆安全设计，危化工况合规
防爆型灯具具备隔爆防护结构，可用于易燃易爆油气、醇类溶剂工况；整体金属防静电，低压 24V 供电降低触电风险，满足消防、安监验收要求。
多材质耐腐蚀耐用
壳体可选碳钢、304/316L 不锈钢，适配油品、酸碱、高温介质；视窗采用加厚钢化硼硅玻璃，耐温抗温差冲击。
多种安装款式，适配各类设备
包含法兰对夹、活接快装、卡箍、螺纹多种连接方式，常规通径 DN65-DN150；可定制带冲洗、带刮垢功能款式。
适用场景
- 储油罐、化工储罐、罐区存储系统液位与介质状态观察；
- 反应釜、发酵罐、医药配料罐、食品搅拌罐体内部反应状态观察；
- 篮式过滤器、换热器、化工管道内部流动、结晶、杂质沉淀检查；
- 搭配人孔、呼吸阀、直通视镜等罐区配件配套使用，实时监测介质运行状态。
基础技术参数
| 参数项目 | 标准配置 |
|---|---|
| 产品名称 | 带灯视镜 / 防爆 LED 照明视镜 |
| 执行标准 | HG/T21575 行业标准 |
| 公称压力 | 0.6MPa、1.0MPa、1.6MPa |
| 工作温度 | -30℃ ~ +200℃ |
| 常规通径 | DN65-DN150，可按现场开孔定制 |
| 灯具类型 | 防爆 LED 固定灯、可充电便携式视镜射灯 |
| 供电方式 | 常用 DC24V 安全低压供电，可按现场电气要求配置 |
| 壳体材质 | 碳钢、304 不锈钢、316L 不锈钢 |
| 玻璃材质 | 加厚钢化硼硅玻璃 |
| 适用介质 | 油品、醇类、水溶液、蒸汽、弱酸弱碱化工介质 |
选型与定制建议
易燃易爆油气、醇类溶剂工况
优先选防爆 LED 固定灯 + 金属防静电结构。
食品、医药、洁净设备
可选 304/316L 不锈钢壳体，配快装或卡箍结构，便于拆洗维护。
介质易挂壁、易结晶
建议加配刮拭装置或冲洗接口，保持观察面清晰。
现场安装空间狭小
可选择可调角度灯头或便携式射灯，照射方向更灵活。
安装与维护要点
- 安装前核对开孔尺寸、法兰标准、电压要求和现场防爆等级；
- 垫片居中放置，螺栓对角均匀锁紧，避免玻璃局部受力开裂；
- 防爆灯具接线应由专业人员按现场电气规范操作，电缆接头做好密封防水；
- 定期擦拭玻璃观察面，带刮板或冲洗口款式按现场油污、结晶情况定期清洁；
- 发现玻璃暗裂、密封垫老化、灯具进水或照明异常时，应及时停用检修更换。
需要带灯视镜选型报价？
提供开孔尺寸、压力等级、材质、防爆要求、电压和是否需要刮拭/冲洗功能，磐欣机械可协助确认视镜灯款式和安装尺寸。
