FWL 阻爆轰型管道阻火器 长输高压管线防爆燃阻火设备

产品核心五大优势

1. 双重防护：同时阻隔爆轰 + 爆燃火焰

区别普通储罐波纹阻火器仅能阻爆燃，FWL 阻爆轰阻火器内部采用多层精密波纹复合阻火芯结构，既能熄灭低速爆燃火焰，也可完全淬熄高速高压爆轰冲击波火焰，适配长距离输送高压可燃介质管线，杜绝火焰全线回传爆炸。

2. 高压承压设计，适配长输管线工况

壳体加厚整体锻造焊接，标准承压 1.6/2.5/4.0MPa，最高可定制 6.3MPa 高压等级；抗冲击波形变、耐管线压力波动，天然气管线、原油成品油输送、煤化工高压工艺管线稳定长效运行。

3. 大通量低压损，不影响输送产能

内部流道优化排布，波纹间隙均匀分流，通气流通阻力极低，长输主管、增压泵站前后加装后，不会造成全线流量衰减、输送压力下降，保障管道额定输送效率。

4. 耐腐耐高温，复杂厂区全天候耐用

壳体分 WCB 铸钢、304、316L 不锈钢；阻火芯耐高温、抗油气腐蚀、抗水汽冷凝；露天场站、海边盐雾、化工腐蚀氛围均可长期安装，不易锈蚀、不易油泥堵芯。

5. 资质齐全，压力管道安检通过

严格执行 GB/T13347 石油气体管道阻火器国家标准，每台出厂做爆轰性能测试、水压气密探伤；压力管道登记、安监巡检、工程竣工验收资料完整合规。

产品简介与工作原理

1. 产品介绍

FWL 阻爆轰型管道阻火器是高压长距离可燃气体、液体输送管道专用安全防爆设备，安装在压缩机出口、调压站、分输管线、储罐进口主管、火炬长输支管位置。

普通阻火设备只能应对近距离低速回火，长管线一旦发生爆炸会产生高速爆轰冲击波，极易贯穿普通阻火器引发全线连锁爆炸；FWL 阻爆轰阻火器依靠多层梯度散热波纹结构，可彻底切断爆轰传播路径，是压力管道规范要求的关键安防附件。广泛用于天然气、煤气、氢气、原油、柴油、甲醇蒸汽、炼化工艺可燃气体管线。

2. 阻爆轰工作原理

爆燃淬熄：低速回火爆燃火焰进入多层波纹芯，狭小金属通道快速吸收热量，火焰温度快速降至介质燃点之下，火焰熄灭。

爆轰冲击波削弱阻断：高压高速爆轰冲击波抵达阻火芯时，多层波纹结构逐级分散冲击力、消耗冲击波能量，高压震荡被缓冲消解；同时大量金属换热面极速吸热，高温焰体快速降温，爆轰无法持续传播。

正常输送流通：平稳输送工况下，油气、燃气顺畅穿过波纹缝隙通行，压力损耗微小，不影响管线正常输送作业。

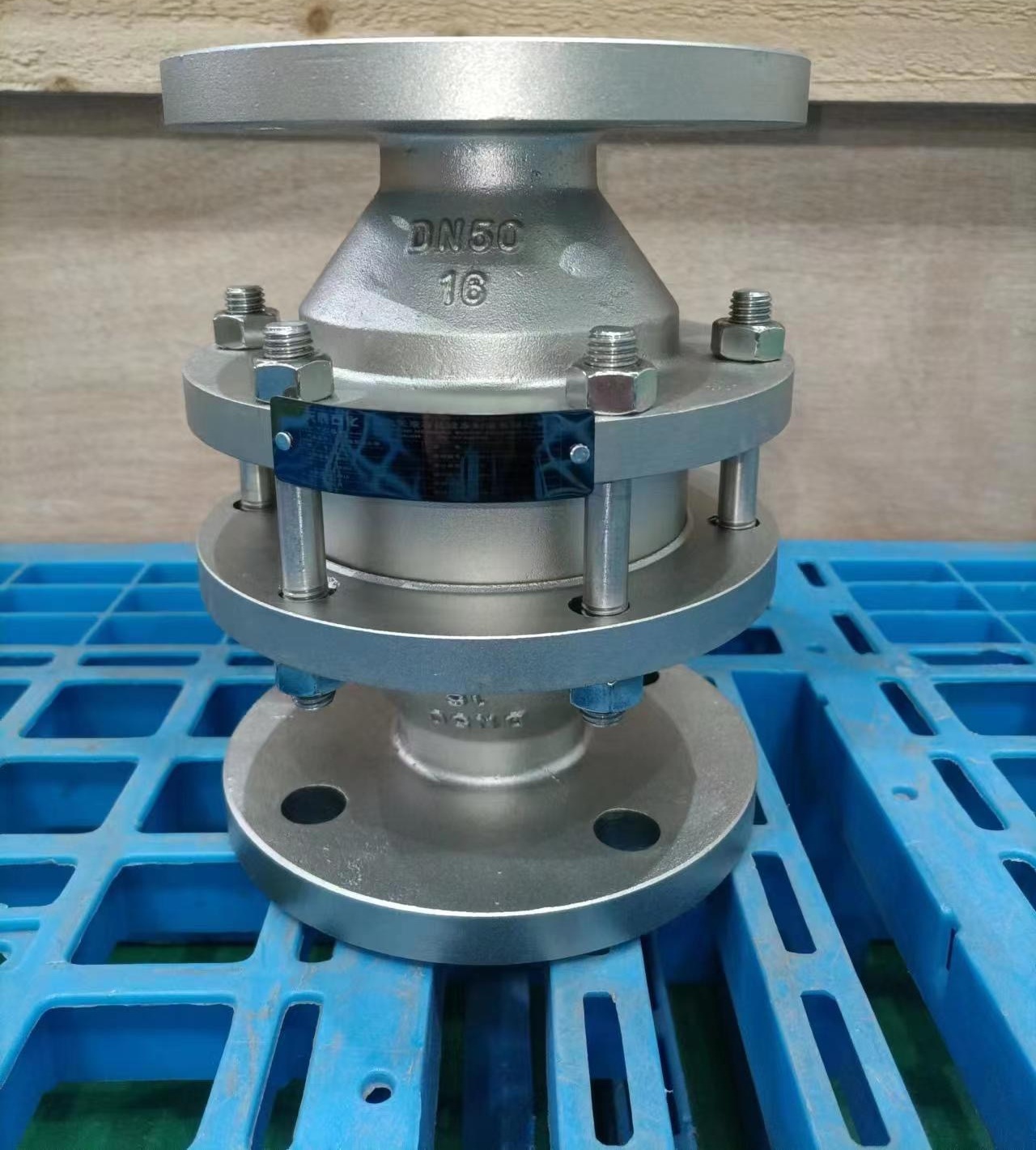

完整结构组成

• 高压承压壳体：厚壁 WCB 铸钢 / 304/316L 不锈钢锻造焊接，100% 探伤无裂纹。
• 多层复合波纹阻火芯：304 标准，腐蚀工况升级 316L，梯度分层结构，专门抵御爆轰冲击。
• 芯体压紧固定框架：高强度不锈钢支架，冲击波冲击下芯体不位移、不散架。
• 高温密封垫片：常温四氟垫，200℃以上采用金属石墨缠绕垫片。
• 国标高压法兰：HG/T20592 RF 突面法兰，高压款可定制 BW 对焊坡口。
• 排污、排气丝堵：低点排污排积液，高点排气排空气，保护阻火芯不被积液浸泡腐蚀。
• 流向激光铭牌：清晰标注介质流向，杜绝装反失效。

完整详细技术参数

1. 型号编制规则

FWL - □ - □ - □

• FWL：阻爆轰管道阻火器代号
• 数字 1：公称压力，16=1.6MPa、25=2.5MPa、40=4.0MPa、63=6.3MPa
• 字母：壳体材质，C=WCB 铸钢、S1=304、S2=316L
• 末尾数字：公称通径 DN

2. 常规通径规格参数表

支持 DN300~DN1000 超大口径、特殊高压、夹套保温非标定制。

3. 部件材质匹配明细

4. 整体工况性能总参数

适用行业与标准安装点位

适配行业：石油长输管线、天然气分输场站、煤化工厂区、加氢站、炼化工厂、燃气增压泵站、危化品输送管网、火炬主管输送管线、新能源储氢管路。

• 压缩机、增压机进出口高压输送管道；
• 天然气调压站、计量站上下游主管；
• 储罐区进出总管道、隔离分段管线；
• 地面火炬、焚烧炉远距离输送支管；
• 加氢装置、氢气反应输送管路；
• 长距离埋地油气管道分段隔离安防点位。

标准化安装操作规范

• 流向严格对位：壳体刻印流向箭头，介质从标注进口流入、出口流出，反向安装会影响阻爆轰能力。
• 法兰 / 对焊装配密封：垫片居中放平，螺栓分三次对角均匀锁紧；高压对焊款焊接后做渗透探伤，消除焊接应力。
• 管道承重支架：DN150 及以上大口径、2.5MPa 以上高压设备，前后管道增设承重支架，禁止阀体承受管道自重拉扯变形。
• 旁路检修布置：连续不停输场站，建议前后加装切断阀 + 旁路三通，检修时切换旁路保障供气输送。
• 检修空间预留：设备侧面预留抽芯检修空间，方便后期取出波纹阻火芯清洗维护。

维护保养细则

• 季度外观巡检：每 3 个月检查壳体锈蚀、法兰渗漏、防雨防尘护罩、螺栓松动等状态。
• 定期拆洗流程：关闭前后切断阀，泄压降温至常温，松开法兰螺栓，整体抽出波纹阻火芯，溶剂清洗焦油积碳、压缩空气吹干后原位复位。
• 报废更换判定：阻火芯波纹塌陷、穿孔、大面积高温烧蚀、缝隙堵塞无法清理，必须整套更换芯体；筒体出现鼓包、裂纹、高压渗漏直接更换整机。
• 冬季低温防护：北方严寒露天场站，停机后排净低点排污口积液，防止冻裂筒体焊缝；高凝点介质可选用夹套保温款。

厂家资质与售后服务保障

• 每台标配产品合格证、水压气密性试验报告、爆轰性能检测证书、材质光谱质保书、外形安装尺寸 CAD 图纸。
• 可按介质组分、压力温度、安装空间定制加厚壳体、水冷夹套、镜面抛光、衬四氟防腐、异形法兰尺寸。
• 售前工程师核算管线流量、压力、介质组分，精准匹配通径与防爆规格；售后远程视频指导安装、拆洗维护。
• DN50-DN200 标准现货 3 个工作日内发货；高压、水冷、大口径防腐定制 7-15 个工作日交付。
• 长期供应替换波纹阻火芯、高温密封垫片、全套紧固螺栓，售后补货快速响应。
