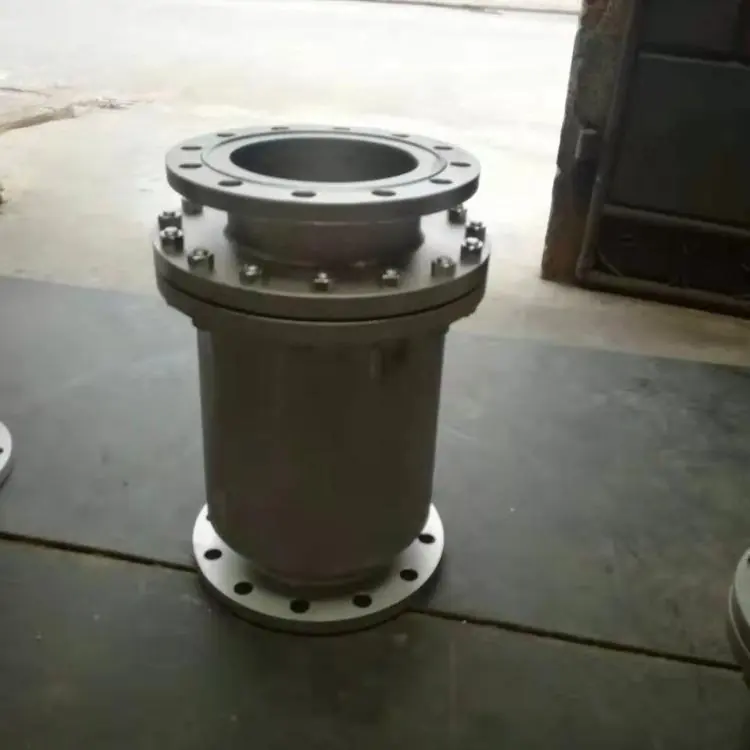

砾石阻火器 管道放空砂石阻火器

产品核心五大优势

1. 超强阻燃熄火爆燃能力，杜绝回火事故

内部采用高纯度耐火砾石填料，形成多层曲折散热通道，可快速吸收火焰温度、切断燃烧链式反应；有效阻止尾气管道、放空立管回火、逆燃、爆燃现象，杜绝火焰回窜至罐体、设备内部引发安全事故。

2. 耐高温、耐烧蚀、使用寿命超长

区别于波纹阻火器，砾石结构耐高温性能更强，可长期承受高温尾气、灼热废气冲击，不易烧蚀、变形、失效；无精密波纹芯堵塞风险，特别适合含粉尘、高温、带微量杂质的放空工况。

3. 大通量低压损，不影响放空泄压

砂石堆积形成的多孔透气结构透气性极佳，泄压阻力小，不会造成管道憋压、排气不畅、储罐超压，完全满足尾气紧急放空、安全泄压、连续排气工况需求。

4. 抗堵塞、免频繁维护，适配恶劣工况

无细密金属波纹缝隙，不怕轻微粉尘、焦油、废气结垢堵塞；相比波纹阻火器更适合化工厂尾气、焚烧放空、锅炉尾气、可燃废气排放等恶劣工况，维护周期更长。

5. 结构坚固防爆，验收通过率高

整体钢制焊接承压壳体，抗冲击、抗爆压；严格遵循工业放空阻火标准，结构简单稳定、安全冗余高，安监、消防、环保验收均可顺利通过。

产品简介与工作原理

1. 产品介绍

砾石阻火器又称砂石阻火器、放空阻火器、填料式阻火器，是化工尾气管道、储罐放空立管、可燃废气排放系统专用安全阻火设备。主要用于可燃气体、挥发性油气、工艺尾气管道末端放空阻燃，防止外部明火、回火沿管道回窜进入设备、储罐、反应釜内部，是石化、化工、环保尾气治理工程的标配安全装置。

因其耐高温、抗堵塞、大通量特性，广泛替代传统波纹阻火器，用于高温废气、含尘尾气、间断放空、大口径排放管路。

2. 阻火工作原理

设备内部填充多级高强度耐火砾石，形成大量曲折、细小、散热极强的透气通道。正常工况下，可燃尾气、油气自由穿透砂石层向外放空排放；当管道末端遭遇明火、回火、雷击引燃时，火焰进入砾石层后被快速分割、散热、降温，温度瞬间低于介质燃点，燃烧反应彻底终止，无法继续回窜，从而达到阻火、防爆、防回火的目的。

产品结构组成

1. 钢制主体壳体：WCB碳钢/304不锈钢整体焊接结构，承压防爆、坚固耐腐；

2. 上下分流多孔隔板：均匀分流、固定砾石层、防止填料塌陷流失；

3. 高耐火砾石填料（核心阻火层）：高纯耐火砂石、耐高温、阻燃性强；

4. 压实压紧结构：防止设备震动导致填料松动、空腔、偏流；

5. 密封垫片组件：四氟/石墨耐高温密封，杜绝尾气渗漏；

6. 国标法兰接口：HG/T20592标准法兰，适配所有放空管道。

完整详细技术参数

1. 型号编制说明

LSZ - □ - □

LSZ：砾石阻火器代号｜压力等级｜通径DN

2. 常规规格参数表

支持DN350-DN1000大口径、2.5MPa/4.0MPa高压非标定制

3. 通用性能参数

填料材质：高铝耐火砾石、耐高温阻燃填料

最高耐温：450℃（优于普通波纹阻火器）

工作压力：常规1.6MPa，可定制高压2.5MPa、4.0MPa

阻火等级：管道放空阻火级，可完全阻断回火、逆燃、爆燃

压力损失：极低通量损耗，不影响系统泄压排气

适用介质：可燃尾气、油气、甲醇、乙醇、苯类、有机废气、燃气、工艺可燃气体

执行标准：GB/T13347、SY/T0512石油管道阻火规范

适用行业与安装位置

适用行业：石油化工、精细化工、煤化工、医药工厂、涂装行业、环保尾气治理、储罐区放空系统、锅炉尾气排放、燃气输送工程。

标准安装点位：

储罐顶部放空立管末端、泄压排放口

反应釜、缓冲罐、分离罐尾气排放管道

可燃气体回收、放空、焚烧前置管路

油气挥发收集排空管道末端

锅炉、加热炉高温尾气排放支管

长期高温、含粉尘、易结垢废气放空系统

产品优势对比（砾石 vs 波纹阻火器）

耐高温更强：砾石结构可承受450℃高温烟气，波纹阻火器不适合长期高温

不惧堵塞：无细密缝隙，粉尘、焦油、轻微结垢不影响使用

大通量泄压好：放空阻力更小，适合紧急泄压工况

维护简单：无需频繁清洗，数年更换一次填料即可

造价更低：大口径工况性价比远超波纹阻火器

安装规范

按壳体流向标识安装，进气端接设备管道，出气端通大气；

法兰垫片放平，螺栓对角均匀锁紧，防止废气泄漏；

大口径立式放空管道建议增加管道固定支架，稳固设备；

安装位置远离明火、电气设备、操作区，保证放空安全；

新装设备投运前检查内部填料无松动、无缺失。

维护保养说明

常规干净工况每年巡检一次壳体、法兰、填料状态；

含粉尘、焦油废气工况1–2年检查填料堵塞、板结情况；

堵塞严重可拆开上盖更换、补充耐火砾石填料；

壳体锈蚀、法兰变形、漏气需及时检修或更换整机；

长期停用保持管口封闭，防止雨水、杂物进入腔体。

厂家资质与售后服务

每台出厂水压、气密检测，附带合格证、检测报告、安装图纸；

支持大口径、高压、不锈钢全防腐、异形尺寸非标定制；

标准型号现货充足，快速发货；

长期供应阻火填料、密封垫片、紧固配件；

整机质保12个月，提供全程选型、安装、售后技术指导。

咨询与报价

价格咨询电话：18627013666

商务邮箱：jjj205407@gmail.com

温馨提示：高温、含尘、放空泄压工况优先选用砾石阻火器；洁净常温油气管道优先波纹阻火器，按需选型更安全、更省钱。
